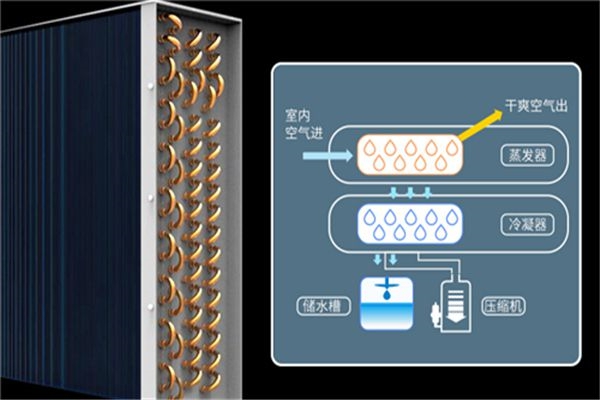

　　1.本发明涉及除湿机防护技术领域，特别涉及一种具有防护机构的除湿机。背景技术：2.除湿机又称为抽湿机、干燥机、除湿器，一般可分为民用除湿机和工业除湿机两大类，其工作原理是:由风扇将潮湿空气抽入机内，通过热交换器，此时空气中的水分子冷凝成水珠，处理过后的干燥空气排出机外，如此循环使室内湿度保持在适宜的相对湿度。3.现有的除湿机的出风口往往比较大，小孩子在玩闹将手指放入里面，可能会造成一定的风险，其次不使用时，电源电线长期裸露放置会受到灰尘以及水渍的污染与腐蚀，使得后期电线出现开裂，影响正常使用，同时存在安全隐患。技术实现要素：4.本发明的主要目的在于提供一种具有防护机构的除湿机，可以有效解决背景技术中的问题。5.为实现上述目的，本发明采取的技术方案为：6.一种具有防护机构的除湿机，包括主体，所述主体的一端靠近下侧位置安装有保护机构，所述保护机构包括固定连接在主体一端的固定板，所述固定板的前后两侧内部均开设有连接槽，两组所述连接槽的内部设置有第一弹簧，两组所述连接槽的内部分别靠近两组第一弹簧的一端固定连接有卡块，所述固定板的一端固定连接有固定管，所述固定管的一端固定连接有限位板，所述固定管的内部设置有第二弹簧，所述固定管的内部靠近第二弹簧的一端设置有连接杆，所述连接杆的一端固定连接有防护罩，所述防护罩的下侧内部开设有放置槽，所述防护罩的前后两端均固定连接有固定外壳，两组所述固定外壳的内侧位置均设置有解锁柱，两组所述解锁柱分别与两组固定外壳的一端之间位置均设置有第三弹簧，所述防护罩的前后两端分别靠近两组解锁柱的位置均开设有卡槽。7.优选的，所述固定板与防护罩相适配，所述第一弹簧位于连接槽与卡块之间固定连接，所述卡块与卡槽相适配，所述固定管位于固定板的一端靠近中间位置。8.优选的，所述连接杆贯穿限位板的内侧位置，所述连接杆的一侧与固定管相适配，所述固定外壳与卡槽相对应，所述解锁柱的一侧贯穿固定外壳的一侧内部，所述解锁柱的一侧设置为半球体，所述解锁柱与卡槽相适配。9.优选的，所述连接杆贯穿限位板的内侧位置，所述连接杆的一侧与固定管相适配，所述固定外壳与卡槽相对应，所述解锁柱的一侧贯穿固定外壳的一侧内部，所述解锁柱的一侧设置为半球体，所述解锁柱与卡槽相适配。10.优选的，所述防护网位于出风口的后侧位置，两组所述扇热口靠近主体的前侧位置。11.优选的，所述电线与放置槽相适配，所述万向轮的数量为四组。12.与现有技术相比，本发明具有如下有益效果：13.两组扇热口的设置使得内部元器件有效进行散热，而四组万向轮的安装方便主体进行移动或搬运，同时主体前侧内部设置的防护网可有效放防止小孩子将手指从出风口放入，造成不必要的安全隐患，其次将电线通过放置槽卷在固定管的外侧位置，再推动防护罩，使得固定连接的连接杆在固定管中移动，压缩内侧的第二弹簧，当防护罩将固定板罩住时，两侧两组卡块会被防护罩挤压推至两组连接槽内侧位置，同时会压缩两组所述第一弹簧，直到两组卡槽移动时两组卡块相对应的位置，两组卡块会被两组第一弹簧弹入两组卡槽的内部，从而将防护罩卡住，将电线在内部进行放置，另外通过按压两组解锁柱，同时压缩两组第三弹簧，而两组解锁柱会将两组卡槽内部的两组卡块推出，此时第二弹簧便会通过连接杆将防护罩弹出打开，通过将电线收卷放置防护罩的内部进行封闭保护，从而减少外界的水渍与灰尘接触影响，延长它的整体的使用寿命。附图说明14.图1为本发明一种具有防护机构的除湿机的整体结构示意图；15.图2为本发明一种具有防护机构的除湿机的整体与防护机构的局部剖切结构示意图；16.图3为本发明一种具有防护机构的除湿机的防护机构的局部剖切结构示意图；17.图4为本发明一种具有防护机构的除湿机的a部放大结构示意图。18.图中：1、主体；2、出风口；3、防护网；4、扇热口；5、保护机构；51、固定板；52、连接槽；53、第一弹簧；54、卡块；55、固定管；56、限位板；57、第二弹簧；58、连接杆；59、防护罩；510、放置槽；511、固定外壳；512、解锁柱；513、第三弹簧；514、卡槽；6、电线；7、万向轮。具体实施方式19.为使本发明实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本发明。20.如图1-4所示，一种具有防护机构的除湿机，包括主体1，主体1的一端靠近下侧位置安装有保护机构5，保护机构5包括固定连接在主体1一端的固定板51，固定板51的前后两侧内部均开设有连接槽52，两组连接槽52的内部设置有第一弹簧53，两组连接槽52的内部分别靠近两组第一弹簧53的一端固定连接有卡块54，固定板51的一端固定连接有固定管55，固定管55的一端固定连接有限位板56，固定管55的内部设置有第二弹簧57，固定管55的内部靠近第二弹簧57的一端设置有连接杆58，连接杆58的一端固定连接有防护罩59，防护罩59的下侧内部开设有放置槽510，防护罩59的前后两端均固定连接有固定外壳511，两组固定外壳511的内侧位置均设置有解锁柱512，两组解锁柱512分别与两组固定外壳511的一端之间位置均设置有第三弹簧513，防护罩59的前后两端分别靠近两组解锁柱512的位置均开设有卡槽514。21.本实施例中，固定板51与防护罩59相适配，第一弹簧53位于连接槽52与卡块54之间固定连接，卡块54与卡槽514相适配，固定管55位于固定板51的一端靠近中间位置，连接杆58贯穿限位板56的内侧位置，连接杆58的一侧与固定管55相适配，固定外壳511与卡槽514相对应，解锁柱512的一侧贯穿固定外壳511的一侧内部，解锁柱512的一侧设置为半球体，解锁柱512与卡槽514相适配。22.具体的，将电线6通过放置槽510卷在固定管55的外侧位置，再推动防护罩59，使得固定连接的连接杆58在固定管55中移动，压缩内侧的第二弹簧57，当防护罩59将固定板51罩住时，两侧两组卡块54会被防护罩59挤压推至两组连接槽52内侧位置，同时会压缩两组第一弹簧53，直到两组卡槽514移动时两组卡块54相对应的位置，两组卡块54会被两组第一弹簧53弹入两组卡槽514的内部，从而将防护罩59卡住，将电线6在内部进行放置，另外通过按压两组解锁柱512，同时压缩两组第三弹簧513，而两组解锁柱512会将两组卡槽514内部的两组卡块54推出，此时第二弹簧57便会通过连接杆58将防护罩59弹出打开，通过将电线6收卷放置防护罩59的内部进行封闭保护，从而减少外界的水渍与灰尘接触影响，延长它的整体的使用寿命。23.本实施例中，连接杆58贯穿限位板56的内侧位置，连接杆58的一侧与固定管55相适配，固定外壳511与卡槽514相对应，解锁柱512的一侧贯穿固定外壳511的一侧内部，解锁柱512的一侧设置为半球体，解锁柱512与卡槽514相适配，防护网3位于出风口2的后侧位置，两组扇热口4靠近主体1的前侧位置，电线6与放置槽510相适配，万向轮7的数量为四组。24.具体的，两组扇热口4的设置使得内部元器件有效进行散热，而四组万向轮7的安装方便主体1进行移动或搬运，同时主体1前侧内部设置的防护网3可有效放防止小孩子手指从出风口2放入，造成不必要的安全隐患。25.工作原理：26.首先两组扇热口4的设置使得内部元器件有效进行散热，而四组万向轮7的安装方便主体1进行移动或搬运，同时主体1前侧内部设置的防护网3可有效放防止小孩子手指从出风口2放入，造成不必要的安全隐患，其次将电线6通过放置槽510卷在固定管55的外侧位置，再推动防护罩59，使得固定连接的连接杆58在固定管55中移动，压缩内侧的第二弹簧57，当防护罩59将固定板51罩住时，两侧两组卡块54会被防护罩59挤压推至两组连接槽52内侧位置，同时会压缩两组第一弹簧53，直到两组卡槽514移动时两组卡块54相对应的位置，两组卡块54会被两组第一弹簧53弹入两组卡槽514的内部，从而将防护罩59卡住，将电线6在内部进行放置，另外通过按压两组解锁柱512，同时压缩两组第三弹簧513，而两组解锁柱512会将两组卡槽514内部的两组卡块54推出，此时第二弹簧57便会通过连接杆58将防护罩59弹出打开，通过将电线6收卷放置防护罩59的内部进行封闭保护，从而减少外界的水渍与灰尘接触影响，延长它的整体的使用寿命。27.以上显示和描述了本发明的基本原理和主要特征和本发明的优点。本行业的技术人员应该了解，本发明不受上述实施例的限制，上述实施例和说明书中描述的只是说明本发明的原理，在不脱离本发明精神和范围的前提下，本发明还会有各种变化和改进，这些变化和改进都落入要求保护的本发明范围内。本发明要求保护范围由所附的权利要求书及其等效物界定。
